PNEUMATIC CONVEYING SYSTEM

GENERAL

공기이송 시스템이란 배관을 통해 분체를 공기를 사용해서 원하는 곳으로 이송하는 방식이다.

장점

PROS
  • 자유로운 수송관 경로

    수송관 경로를 비교적 자유롭게 선정 할 수 있다.

  • 계통 밀폐

    계통을 밀폐할 수 있으므로 분진의 비산이 없고 위생적이다.

  • 적은 움직임

    움직이는 부분이 적어 운전과 보수가 용이하고 자동화하기 쉽다.

  • 높은 수송능력

    장치의 단면적에 대한 수송능력이 크다.

단점

CONS
  • 큰 수송동력

    다른 기종에 비하여 수송동력이 크다

  • 빠른 수송속도

    수송 속도가 빠르기 때문에 관로의 마모와 입자가 파손되기 쉽다.

    * 저속 고농도 수송방식에서는 많이 개선됨.
  • 수송물 제약

    장점을 발휘하기 위해서는 수송물에 제약을 받는다.

    * 입자의 크기가 큰 것(30mm 이상), 습한 것, 부착성이 있는 것, 평평한 것, 얽히 기 쉬운 것은 수송이 어렵다

CONVEYOR

PNEUMATIC CONVEYING SYSTEM (VACUUM)란 이송배관 말단의 분리포집기에 음압을 걸어 원료를 흡입이송 하는 방식 이다.

이미지

VACUUM CONVEYOR

간편한 디자인으로 원료를 흡입하여 하부로 배출 시키는 설비

이미지
  • CAPA: 300~5000 Liter/hr
  • Gas Consumption: 400 N/min ~4920 Nl/min
  • HOPPER VOLUME : 8~100L
  • WEIGHT: 40~80Kg
  • 최대 진공 유량 : 1100N/min ~ 14460NL/min

Model & Specifications

MODEL

CAPA

(Liter/Hr)

Gas Consumption

(Ne/min)

WEIGHT

(Kg)

HOPPER VOLUME

(Liter)

최대진공유량

(Ne/min)

SHVC-33004201581100
SHVC-550063022131380
SHVC-10100084030251580
SHVC-20200078055502410
SHVC-303000252060707230
SHVC-50500049208010014460

HIGH PRESSURE CONVEYOR

PNEUMATIC CONVEYING SYSTEM (HIGH PRESSURE)배관상에 원료를, 공기를 사용해 양압으로 이송하는 방식이다

이미지

HIGH PRESSURE CONVEYOR

압축GAS를 사용하여 원료를 batch Type으로 장거리/고밀도/저파손/고압 운전이 가능한 공기이송 장치

이미지
  • CAPA: 1.0~ 40.0 Ton/hr
  • Gas Consumption: 0.5 Nm3/min~ 25.6 Nm3/min
  • CONVEYING LINE SIZE: 40A ~ 200A
  • 이송거리: 5~400m
  • 압력용기 인증: kosha (갑, 을종)
  • 통상적으로 Batch Type으로 운전하나 연속식 가능

Model & Specifications

MODEL

Nor CAPA

(Liter/Hr)

Max Gas

Consumption

(Nm3/min)

VOLUME

(L)

CONVEYING

LINE SIZE

Batch Time

(min)

PC-1001.70.54 ~ 1.0910040A/50A3
PC-2003.51.1 ~ 2.320050A/65A3
PC-30041.3 ~ 2.630050A/65A4
PC-5006.52.0 ~ 4.250065A/80A4
PC-1000103.5 ~ 7.0100080A/125A5
PC-2000216.7 ~ 13.52000100A/150A5
PC-30003210.3 ~ 20.53000150A5

적용사례

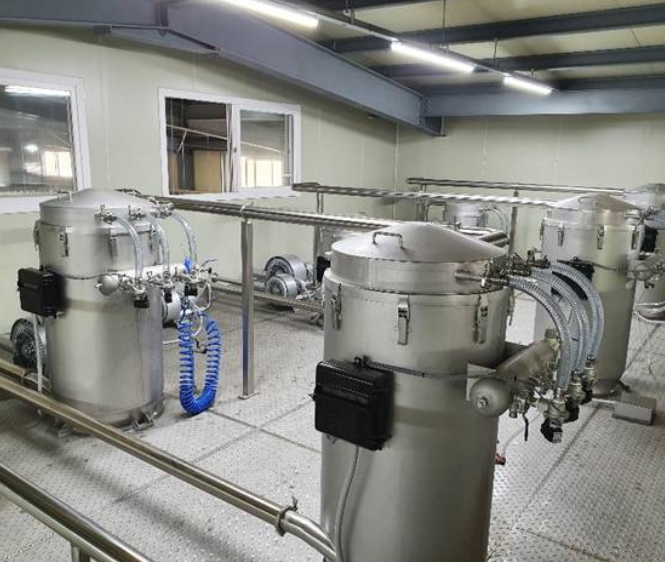

  • 이미지

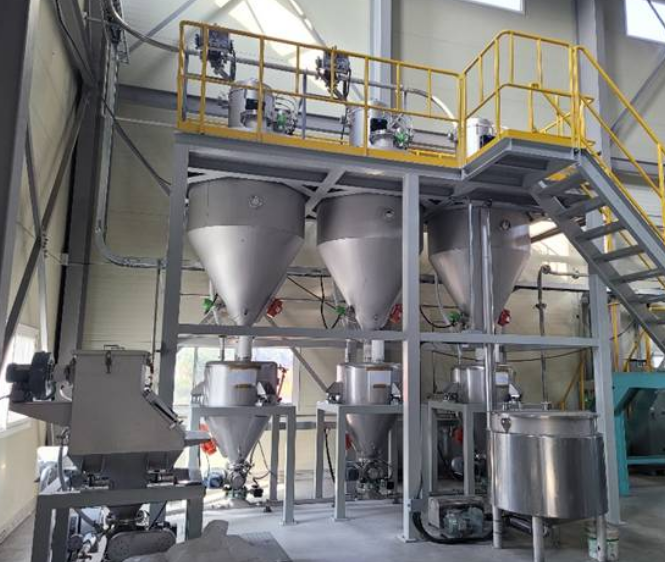

  • 이미지
